輕質耐火磚所用原料可分為黏土質、硅質、鋁質和莫來石質等。輕質磚之所以能隔熱是由于磚體內含有大量的氣孔（包括閉口氣孔和開口氣孔）。造成氣孔的方法有加入可燃物法、泡沫法、化學法。輕質耐火磚的耐壓強度低、抗渣性能差、抗熱振性差，不能與玻璃液或火焰直接接觸。

輕質黏土質隔熱磚

輕質黏土質隔熱磚是以耐火黏土為主要原料制成的AI2O3含量為30%～48%的隔熱耐火制品。其生產工藝采用燒盡加入物法和泡沫法。以耐火黏土、漂珠、耐火黏土熟料作為原料，摻加結合劑和鋸木屑，經配料、混合、成形、干燥、燒成制得體積密度為0.3～1.5g/cm3的產品。輕質黏土隔熱磚的產量占隔熱耐火磚總產量的一半以上。

輕質硅質隔熱磚

    輕質硅質隔熱磚是以硅石為主要原料制成的SIO2含量不小于91%的隔熱耐火制品。輕質硅質隔熱磚的體積密度為0.9～1.1g/cm3，熱導率只有普通硅磚的一半，抗熱振性好，其荷重軟化開始溫度可達1600℃，遠高于黏土質隔熱磚。因而硅質隔熱磚最高使用溫度可達1550℃。在高溫下不收縮，甚至還有微弱的膨脹。

輕質氧化鋁隔熱磚

 輕質氧化鋁隔熱磚是用電熔剛玉、燒結氧化鋁和工業(yè)氧化鋁為主要原料制成的隔熱耐火制品。其生產工藝有泡沫法和燒盡加入物法兩種。

輕質莫來石質隔熱磚

輕質莫來石質隔熱磚是以莫來石為主要原料制成的隔熱耐火制品。莫來石質隔熱磚耐高溫、強度高、熱導率低、可直接接觸火焰，適用于各種工業(yè)窯爐的內襯。

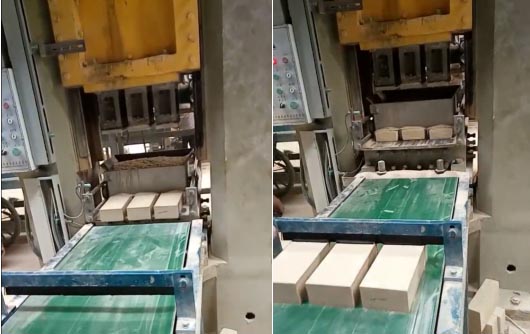

華隆電動螺旋壓力機一機三出輕質磚客戶現(xiàn)場

輕質耐火磚由于密度通常都小于1.5g/cm3，所以在壓力機的選擇上通常對力度的控制需求比較精準。鄭州華隆HLDS伺服數(shù)控壓力機采用伺服電機驅動，可數(shù)字化設置打擊次數(shù)、打擊力度、打擊速度等。充分保證了輕質耐火磚對壓力等工藝的精準控制。

常選用的壓力機噸位有200T、60噸等小噸位壓力機。根據(jù)不同的產品質量需求，還可以選擇一機多出等提高產品效率。

同時由于各家企業(yè)的材質和工藝的略有不同，會需要到雙面加壓或者添加加熱裝置等，以保證產品質量。

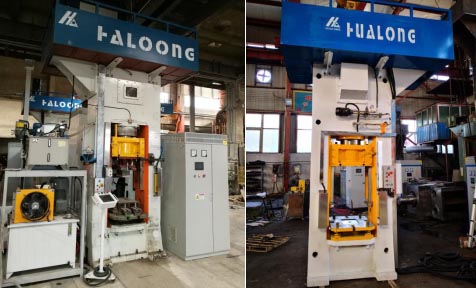

     華隆200噸靜壓型電動螺旋壓力機客戶現(xiàn)場
